Бескислородное инфракрасное оптическое стекло ИКС25

Описание

Бескислородные инфракрасные оптические стекла предназначены для изготовления деталей приборов, работающих в диапазоне длин волн 0.7–17 мкм.

Смещение края фундаментальных полос поглощения в инфракрасную область спектра обусловлено заменой кислорода в составе стекол его аналогами — серой, селеном, теллуром.

Область применения

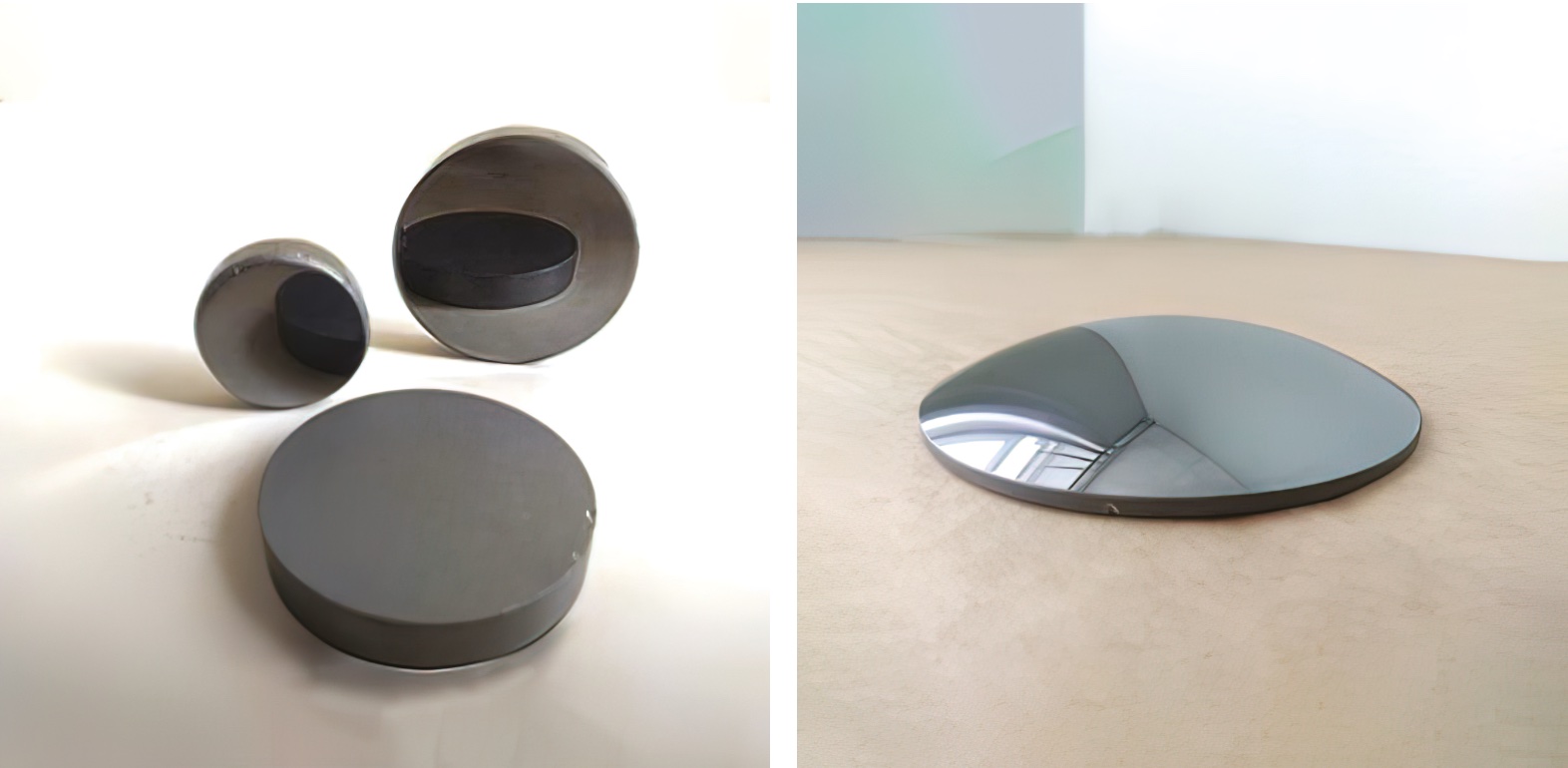

Бескислородное инфракрасное оптическое стекло, предназначенное для изготовления оптических элементов (окна, призмы, линзы, фильтры) оптических инфракрасных приборов, тепловизоров медицинского и технического назначения, систем биологического и экологического мониторинга, работающих в диапазоне длин волн 1.5 ÷ 17 мкм.

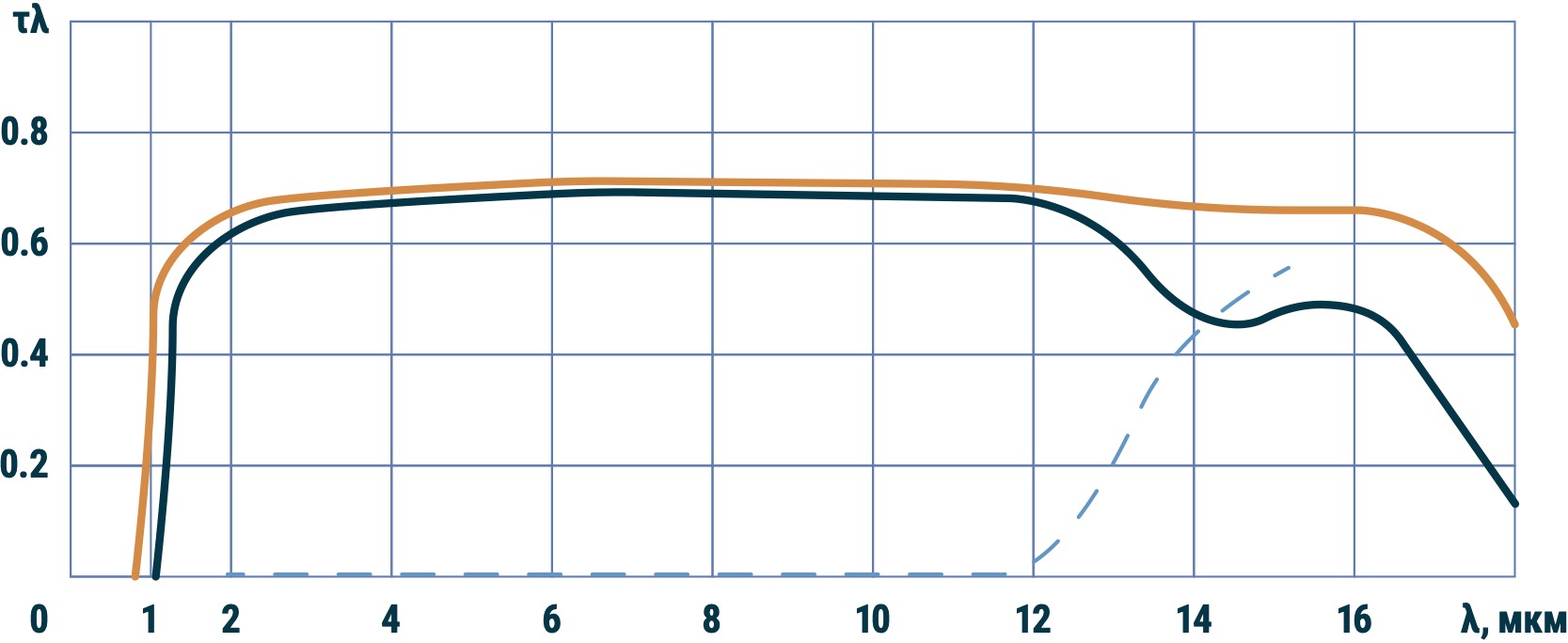

Спектральные кривые коэффицента пропускания образцов стекла ИКС25 толщиной 2 и 10 мм. Пунктиром показана кривая собственного излучения стекла ИКС25 при температуре 160 ºС

Спектральные характеристики

На длине волны, λ, мкм Спектральный коэффициент пропускания (10 мм) Показатель ослабления, см-1
2,0 0,56 0,05
3,0 0,60 0,02
4,0–12,0 0,61 0,02
14,0 0,43 0,16
16,0 0,43 —

Характеристики

Характеристика Значение
Диапазон прозрачности 1.5÷17 мкм
Показатель преломления на длине волны 2 мкм 131
Показатель преломления на длине волны 10 мкм 152
Плотность 4.72 г/см3
Модуль упругости 19 ГПа
Температура стеклования, Тs 150 oC
Температура размягчения, Тр 190 oC
Термический коэффициент линейного расширения ᾳ × 107 от -60 до +20 оС-1 197
Термический коэффициент линейного расширения ᾳ × 107 от +20 до Тs оС-1 220
Максимальная температура эксплуатации 100 оС
Размер заготовки 25–300 мм a

a — Отношение диаметра или диагонали к её толщине от 3:1 до 10:1 при толщине не менее 5 мм
