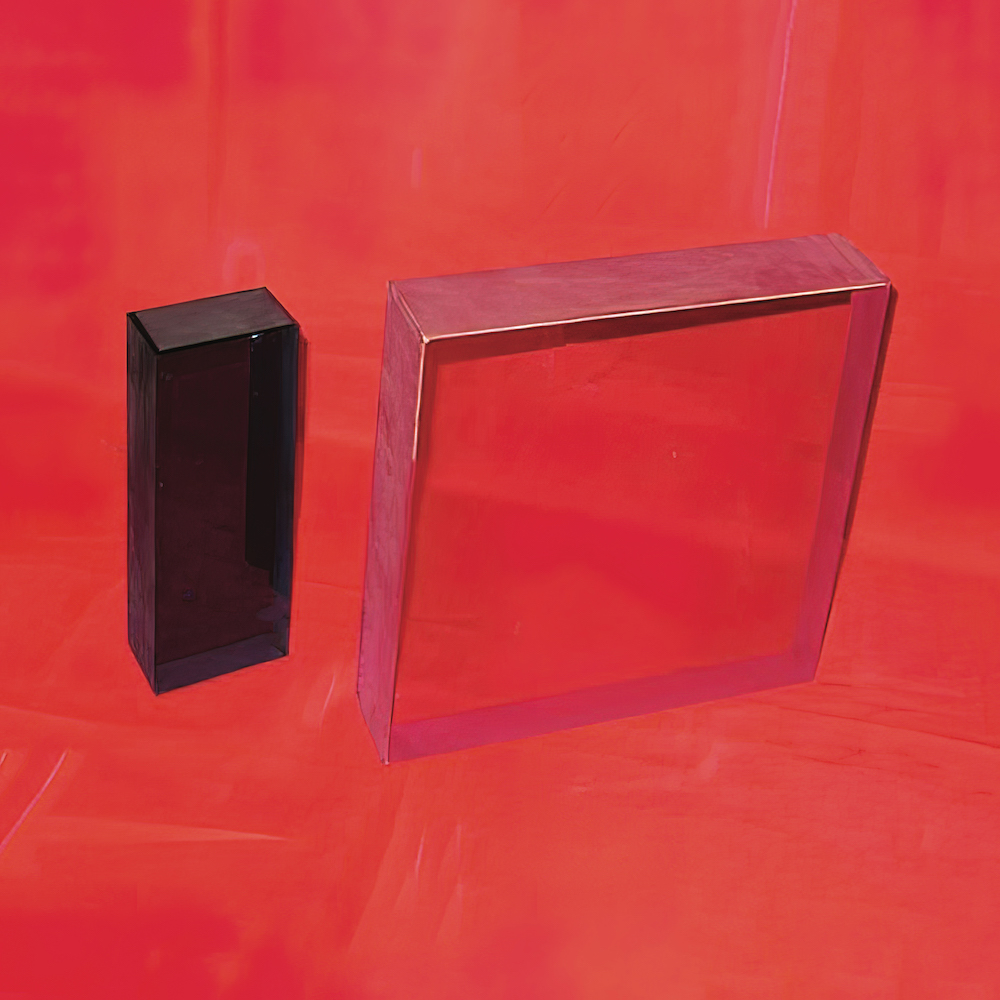

Используется при построении мощных высокоэнергетических лазерных установок.
Характеристика | Значение |
---|---|
Размеры отдельных элементов | до 690 × 400 × 40 мм3 |
Квантовый выход люминесценции | до 75 % |
Длительность люминесценции при [Nd3+] = 3.5 × 1020 см-3 | до 310 мкс |
Свили, включения | отсутствуют |
Десятичный коэффициент неактивного поглощения (1.053 мкм) | ≤ 0.0009 см-1 |
в т. ч.: Nd3+ | ≤ 0.00017 см-1 |
Co, Ni, V | ≤ 0.00016 см-1 |
Cu2+, Fe2+ | ≤ 0.00053 см-1 |
Пузырность | ≤ 0.25 мм2/400 см3 |
Лучевая прочность при длительности импульса 3–5 нс | до 33 Дж/см2 |
Концентрация неодима, см-3 | Длительность люминесценции, мкс | Квантовый выход люминесценции, % | Диаметр САЭ, мм |
---|---|---|---|
3.5 × 1020 | до 310 | до 75 | 10 |
(1.5–1.8) × 1020 | до 330 | до 80 | 20–30 |
(0.7–1.0) × 1020 | до 350 | до 85 | 45–60 |
0.5 × 1020 | до 360 | до 90 | 85 |
0.4 × 1020 | до 360 | до 90 | 100–110 |
