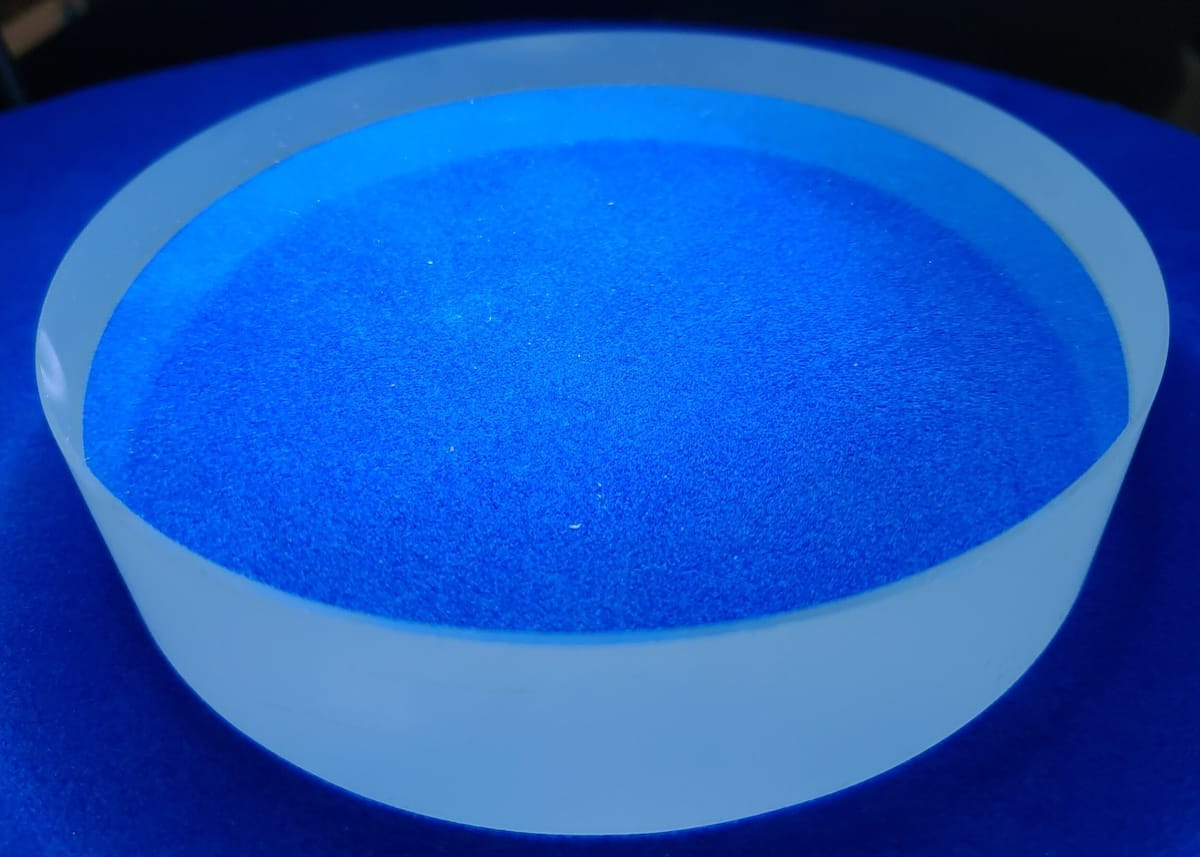

Заготовки из особо чистого синтетического кварцевого стекла СКС-150

Описание

Заготовки из особо чистого синтетического кварцевого стекла марки СКС-150 ТУ 23.19.26-091-07505944-2025 предназначены для изготовления оптических элементов, работающих при прохождении света в одном направлении, либо используются в качестве самостоятельных элементов проходной оптики. Выпускаются в виде пластин круглого или прямоугольного сечения для широкого круга задач лазерной техники и оптико-электронного приборостроения, включая литографические системы (λ = 193, 248 нм). По своим характеристикам кварцевое стекло марки СКС-150 близко к кварцевому стеклу марки КУ-1 ГОСТ 15130-86.

Преимущества

  • Однокомпонентный изотропный материал
  • Высокая химическая чистота, обусловленная газофазным методом получения
  • Высокая прозрачность в УФ и видимой областях спектра, начиная от λ = 170 нм
  • Отсутствие пузырей и включений
  • Отсутствие люминесценции
  • Радиационно-оптическая устойчивость
  • Низкий коэффициент линейного термического расширения
  • Устойчивость к воде и кислотам (кроме плавиковой кислоты)

Технические характеристики:

Характеристика Значение
Форма Диск или прямоугольная пластина
Диаметр или диагональ 50-150 мм
Толщина 10-20 % диаметра
Пузыри отсутствуют
Включения различной природы отсутствуют
Оптическая однородность 5×10-6 (контроль при 90 % диаметре или диагонали в направлении толщины)
Двулучепреломление не более 1 нм/см
Локальные неоднородности (свили, наплывы) Отсутствуют при контроле теневым методом (Class 5 по ISO 10110-4) в направлении толщины
Мелкозернистая неоднородность отсутствует
Минимальное пропускание массы стекла для λ = 193 нм 90 % при толщине 1 мм
Минимальное пропускание массы стекла для λ = 248 нм 93 % при толщине 1 мм
Общая концентрация примесей за исключением OH групп Не более 500 ppb
Качество поверхности Регламентируется ТУ 23.19.26-091-07505944-2025, при необходимости дополнительно оговаривается при заказе
