Отражатель с диффузионным покрытием

Описание

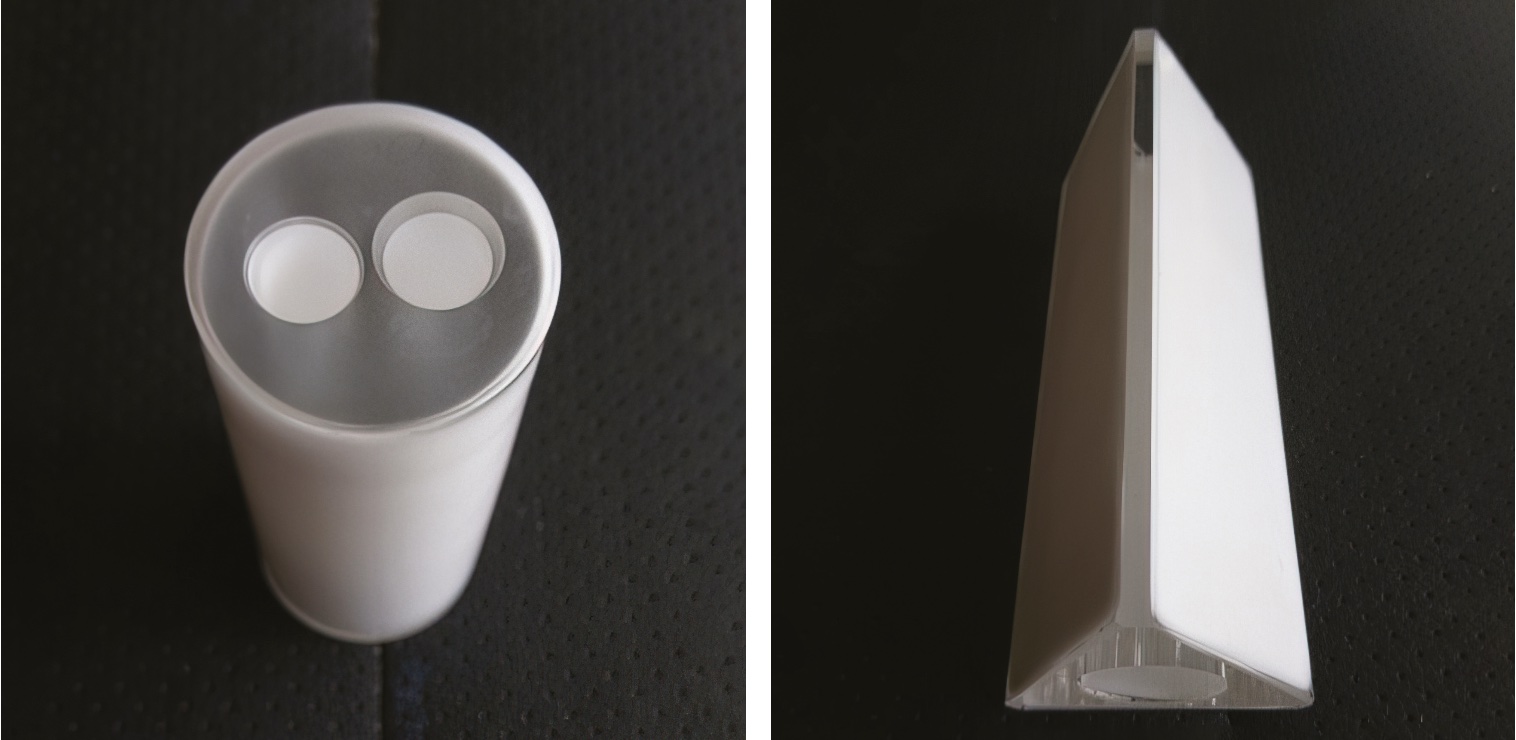

Отражатель на основе корпуса из кварцевого стекла цилиндрической или треугольной формы с нанесенным снаружи диффузионным покрытием из аморфного диоксида кремния.

Область применения

  • Импульсные лазерные излучатели;
  • Квантроны.

Характеристики (для отражателя цилиндрической формы):

Характеристика Значение
Длина отражателя, мм 64 ± 0.5
Диаметр отражателя, мм 25 ± 1
Диаметр отверстий активного элемента и лампы накачки, мм 7.25 ± 0.25
Расстояние между отверстиями, мм 10 ± 0.01
Толщина диффузионного покрытия, мм 1.5 ± 0.5
Коэффициент отражения диффузионного покрытия > 95 %
Ширина просветленной цилиндрической поверхности, от торцов, мм 0.7–4
Показатель поглощения в ультрафиолетовой области спектра a, b 01
Люминесценция a, b 1
Включения a, b 1
Пузыри a, b 3д
Двулучепреломление a, b 3

a — требования к корпусу из кварцевого стекла, согласно ГОСТ 15130-86

b — значения в таблице соответствуют категориям ГОСТ 15130-86
