Кварцевые волокна с полимерной светоотражающей оболочкой

Описание

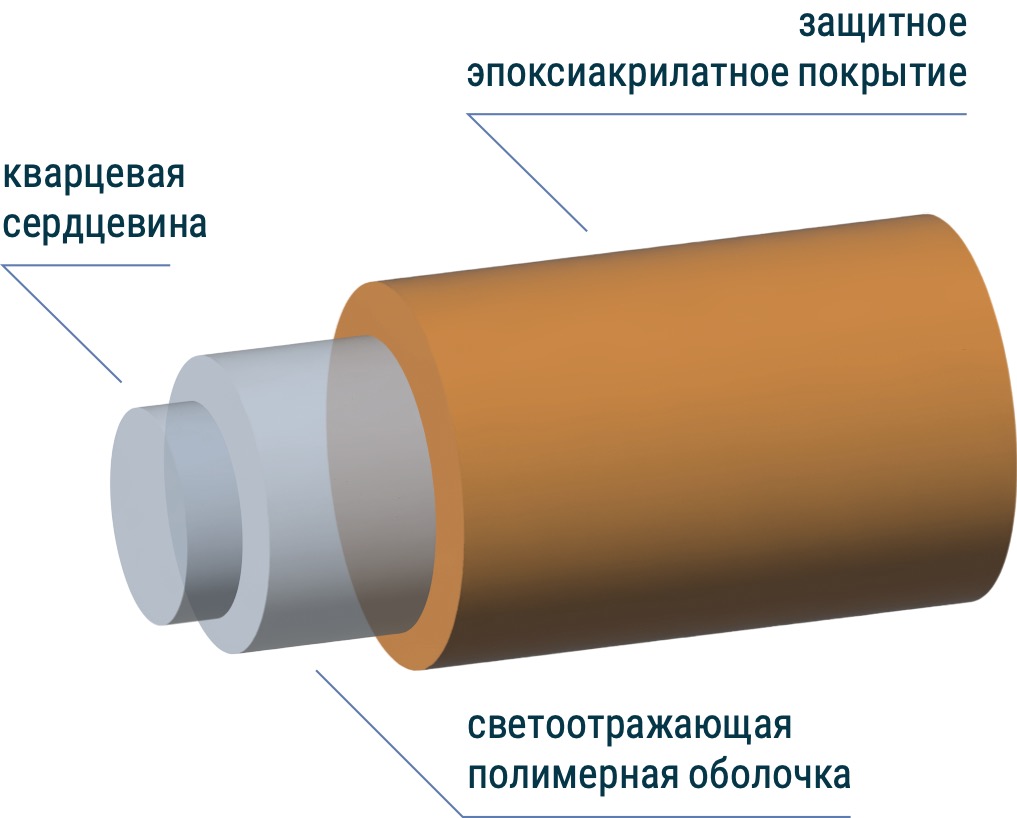

Многомодовое оптическое волокно с сердцевиной из нелегированного кварцевого стекла и оболочкой из низкопреломляющего полимера (силикон, фторакрилат) в эпоксиакрилатном защитном покрытии, обладающее ступенчатым профилем показателя преломления.

Область применения

  • передача лазерного излучения и световых потоков
  • спектроскопия
  • сенсорные системы
  • лазерная медицина

Характеристики

Характеристика QP100 QP200 QP400 QP600
Рабочий спектральный диапазон 300-1200 (High- OH) 400-1700 (Low- OH)
NA 0.36 (Силикон) 0.45 (Фторакрилат)
Диаметр сердцевины, мкм 100±3
 200±5 400±10 600±15
Диаметр светоотражающей оболочки, мкм* 125±4 225±6 425±11 625±16
Толщина покрытия, мкм** > 50
Материал светоотражающей оболочки при n=1.413 @632.5 нм; NA=0.36 Силиконовый компаунд
Материал светоотражающей оболочки при n=1.37 @632.5 нм; NA=0.5 УФ-отверждаемый акрилат
Материал защитного покрытия Эпоксиакрилат
Минимальный радиус изгиба, мм 24 48 96 114
Proof-Test 1 % 0,5 %
Рабочая температура -40…+85oС -40…+85 oС

*Другие диаметры оболочки по запросу

**Другие толщины покрытия по запросу



Оптические волокна могут быть оконцованы стандартными оптическими разъемами SC, FC, LC, ST и SMA905.
