Одномодовое оптическое волокно, устойчивое к изгибу

Описание

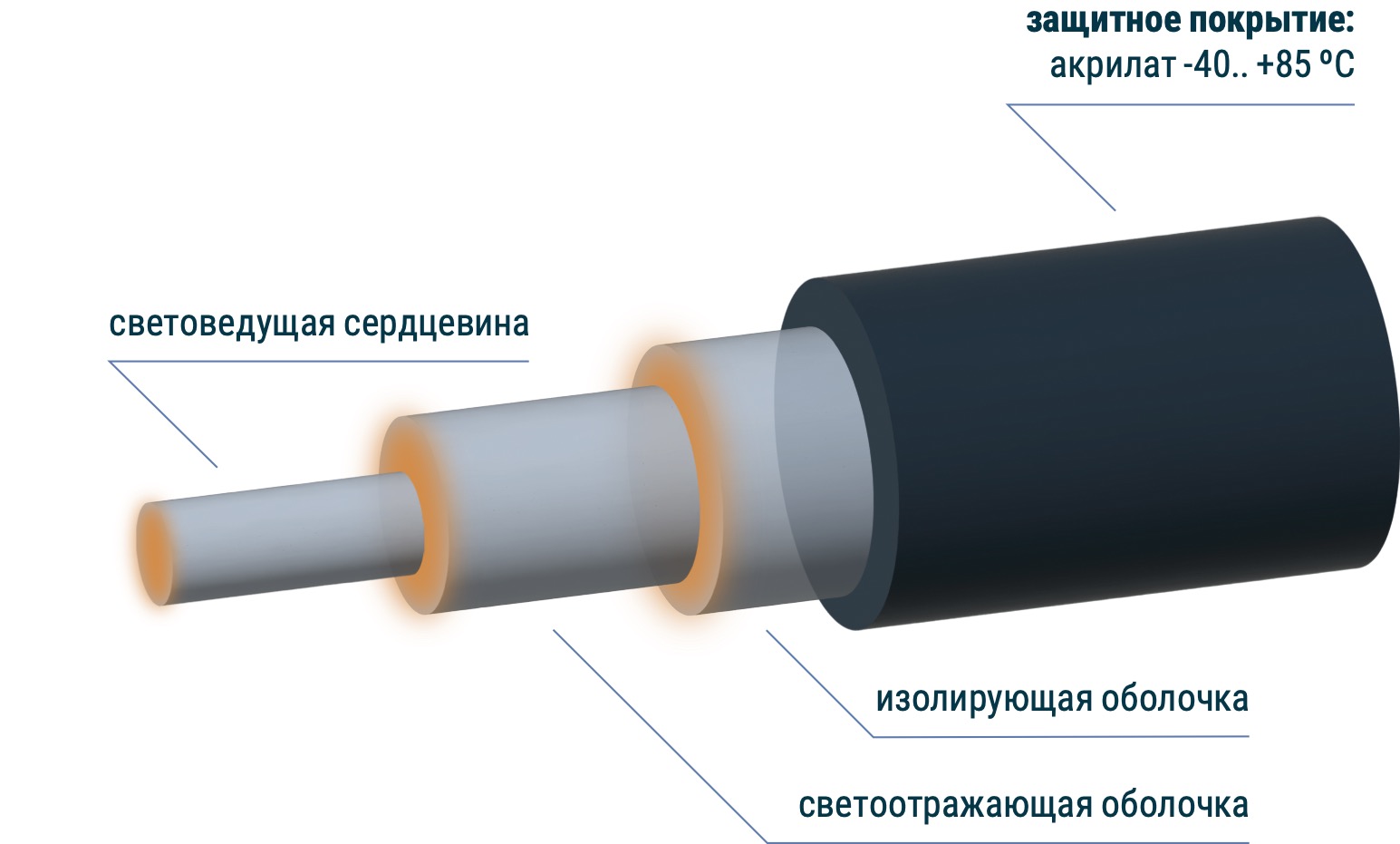

Одномодовое волокно с германосиликатной сердцевиной, фторгерманосиликатной отражающей оболочкой и фторфосфоросиликатной изолирующей оболочкой в двухслойном эпоксиакрилатном защитном покрытии, предназначенное для работы на длине волны 1550 нм и обладающее повышенной устойчивостью к изгибам малого диаметра.

Область применения

  • FTTH системы
  • Гидроакустические системы
  • Малогабаритные информационно-измерительные системы

Технические характеристики

Характеристика Значение
Диаметр сердцевины 4.8 ± 0.2 мкм
Диаметр оболочки 125 ± 2 мкм
Диаметр волокна в первичном защитном покрытии 190 ± 5 мкм
Диаметр волокна во вторичном защитном покрытии 245 ± 5 мкм
Числовая апертура 0.24 @ 1550 нм
Длина волны отсечки высшей моды 1450 ± 50 нм
Рабочая длина волны 1550 нм
Затухание < 1.5 дБ/км @ 1550 нм
Диаметр модового поля (1/e2) 5.3 ± 0.2 мкм @ 1550 нм
Вносимое затухание (10 витков радиусом 8 мм) 0.002 дБ
Вносимое затухание (1 виток радиусом 2.5 мм) 0.02 дБ
Proof-Test 1 %
Диапазон рабочих температур -45.. +80 oC

На основе такого волокна могут быть изготовлены оптические патчкорды с использованием коннекторов типа ST, FC, LC, SC или SMA905.
