Волоконно-оптические жгуты

Для передачи излучения отдельные оптические волокна объединяют в жгуты, которые могут иметь произвольное расположение волокон. На торцах волоконно-оптических жгутов единичные волокна склеены или сплавены между собой, а торцы обрезаны перпендикулярно их направлению и отполированы. Волоконные элементы жгута защищены гибкой оболочкой, предотвращающей их обрывы, разрушение при перегибах и проникновение влаги.

Мы изготавливаем жгуты для передачи излучения из волоконных световодов с сердцевиной из чистого кварцевого стекла, имеющих числовую апертуру 0.22–0.45.

В жгутах используются как световоды из кварцевого стекла с высоким содержанием гидроксид-ионов (High-OH) для применения в спектральном диапазоне 250–1200 нм, так и с низким содержанием гидроксид-ионов (Low-OH) для спектрального диапазона 400–2000 нм.

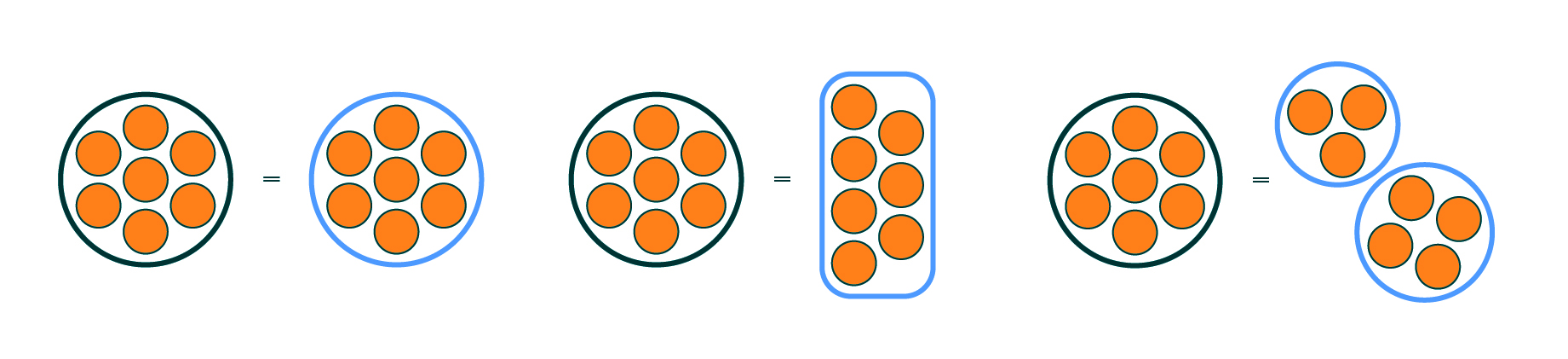

Жгуты имеют круглую или прямоугольную форму сечения входного или выходного торца. Возможно разделение светового излучения на каналы.

Жгуты оконцованы входным и выходным коннекторами (наконечниками). Это могут быть как стандартные SMA905 коннекторы, так и наконечники, изготовленные по чертежам Заказчика.

Область применения:

Передача оптического излучения.

Характеристики

Параметр Значение
Рабочий спектральный диапазон, нм 250-1200 (High-OH)
400-2000 (Low-OH)
Числовая апертура 0.22 (многомодовые оптические волокна со ступенчатым профилем показателя преломления и фторсиликатной оболочкой)
0.36 (многомодовые оптические волокна со ступенчатым профилем показателя преломления и оболочкой из силикона)
0.45 (многомодовые оптические волокна со ступенчатым профилем показателя преломления и оболочкой из фторакрилата)
Диаметр сердцевины оптического волокна, мм* 50–400
Световой диаметр, мм 0.2–10
Тип укладки оптических волокон круг, квадрат
Пропускание, %** ≥ 50
Тип оптического разъема*** SMA905
Материал защитной оболочки ПЭЭК, ПВХ, ПТФЭ, Силикон
Длина, м 0.2-25****

*Другие диаметры по запросу

**Точное значение пропускания зависит от рабочей длины волны и линейной длины волоконно-оптического жгута

***Волоконно-оптические жгуты могут быть оконцованы другими оптическими разъемами в соответствии с требованиями Заказчика

****Для волоконно-оптических жгутов на основе многомодовых оптических волокон с сердцевиной диаметром ≥50 мкм

Волоконно-оптические жгуты могут быть выполнены с разделением каналов в соответствии с требованиями Заказчика
