Многомодовое оптическое волокно со ступенчатым профилем показателя преломления

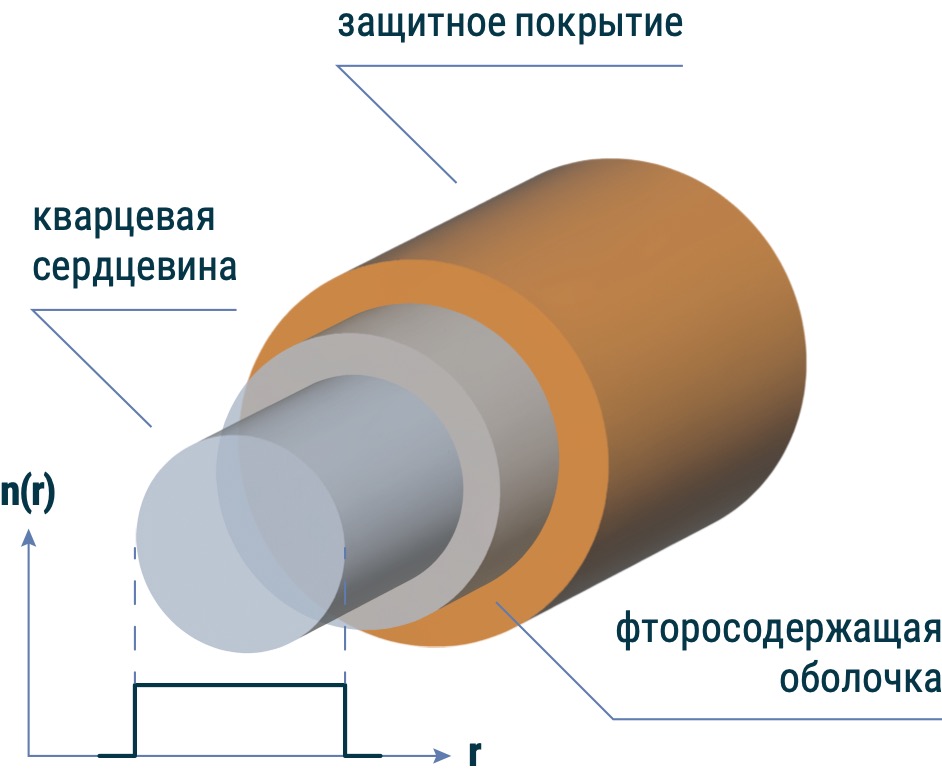

Многомодовое волокно с сердцевиной из нелегированного кварцевого стекла, оболочкой из кварцевого стекла, легированного фтором, и ступенчатым профилем показателя преломления в однослойном эпоксиакрилатном или металлическом (олово, свинец) защитном покрытии. Возможность изготовления с отношением диаметров оболочка/сердцевина от 1.05 до 1.4. Возможность оконцевания оптическими разъемами типа SC, FC, LC, ST и SMA905.

Область применения

  • Датчики физических величин;
  • Лазерная медицина.

Характеристики:

Характеристика QF200 A QF400 QF600 QF800 QF1000
Рабочий спектральный диапазон, нм 250-1200 (High-OH) 400-2000 (Low-OH)
NA 0.22
Диаметр сердцевины, мкм 200±5 400±10 600±15 800±20 1000±25
Диаметр оболочки, мкм b 220±5 440±7 660±10 880±12 1100±15
Толщина покрытия, мкм** > 50 (Эпоксиакрилат) 500-750 720-950 1050±10 1300±10
Материал защитного покрытия УФ-отверждаемый акрилат, олово
Минимальный радиус изгиба, мм 13 26 39 52 65
Proof-Test 1 %
Рабочая температура -50…+140 oС

a — представлены некоторые диаметры

b — для соотношения оболочка/сердцевина 1.1

Спектральная характеристика оптических потерь
