Одномодовое микроструктурированное оптическое волокно

Описание

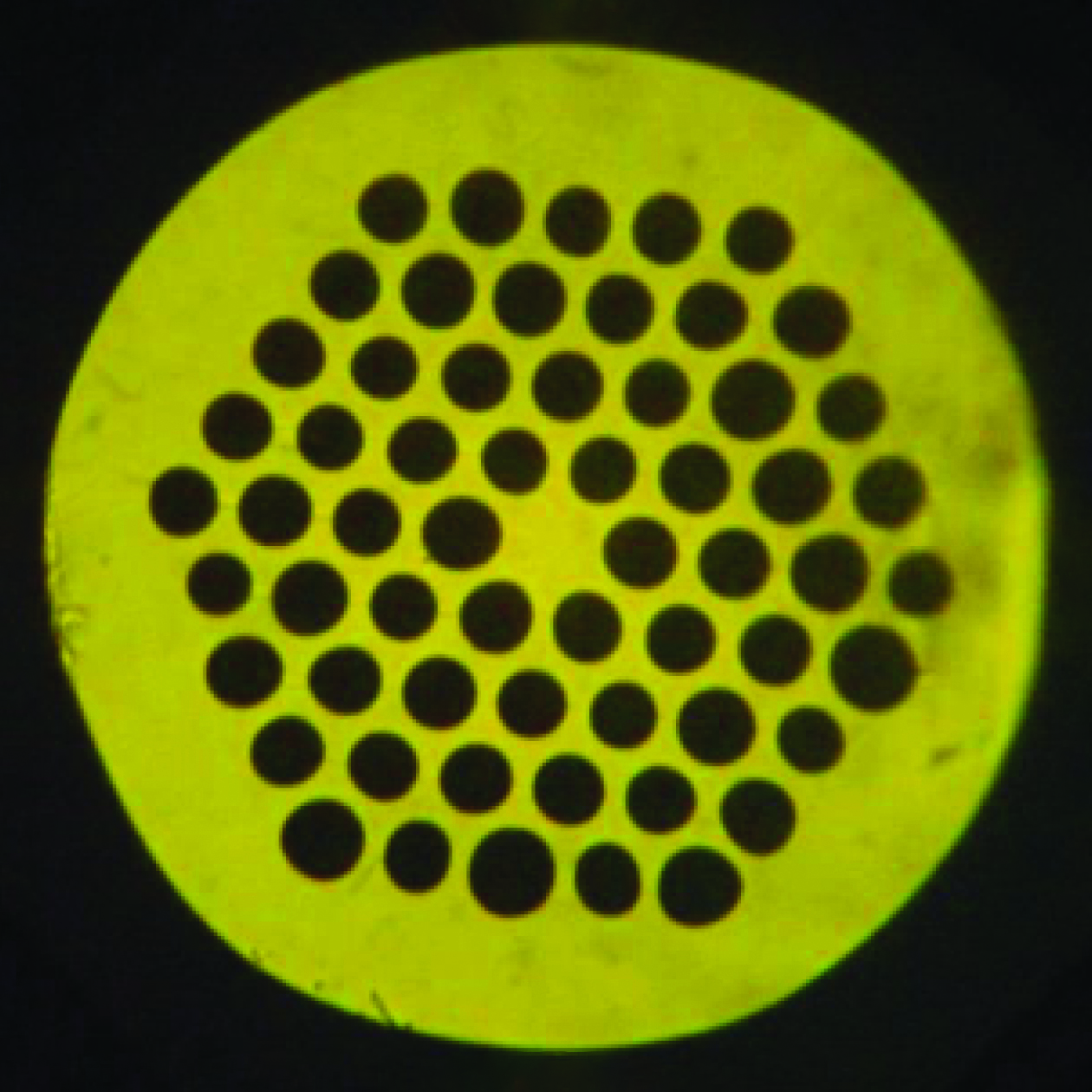

Микроструктурированные волоконные световоды с отражающей оболочкой, образованной геометри- чески упорядоченной системой продольных отверстий, и сердцевиной из кварцевого стекла позиционируются как перспективные оптические элементы для применения в устройствах фотоники и лазерной физики благодаря набору уникальных свойств, не имеющих аналогии в технике волоконных световодов, изготовленных из сплошных оптических сред.

  • Неограниченный по спектру одномодовый режим (отсечка высшей моды отсутствует)
  • Возможность передачи излучения с высокой средней/пиковой мощностью
  • Малая оптическая нелинейность
  • Сравнительно низкие потери излучения
  • Спектрально независимый диаметр модового пятна
  • Устойчивость к воздействию повышенного радиационного фона
  • Возможность исполнения с сердцевиной диаметром от 10 до 35 мкм

В числе упомянутых свойств локализация только фундаментальной моды в неограниченном спектральном диапазоне, достижение экстремально высокой/низкой концентрации светового потока в сердцевине при распространении непрерывного и импульсного лазерного излучения, возможность смещения длины волны нулевой дисперсии групповых скоростей отдельных модовых составляющих в область частот видимого света.

Одномодовое микроструктурированное волокно на основе высокочистого кварцевого стекла с сердцевиной диаметром от 10 до 35 мкм оптимизировано для обеспечения минимальных оптических потерь в широком диапазоне спектра, захватываю- щем видимую и ближнюю инфракрасную области спектра, с практически неизменным значением диаметра модового пятна.

Волокно является одномодовым во всем спектральном диапазоне, ограниченном только вытеканием моды на изгибе в коротковолновой области, с высоким качеством выходного излучения.

Области применения

  • Системы передачи мощного лазерного излучения с идеальным качеством светового пятна
  • Мультиволновые системы передачи информации
  • Оптоэлектронные компоненты, использующие фильтрацию мод
  • Системы доставки импульсов короткой длительности
  • Устройства и приборы наведения и подсветки, требующие низкой угловой расходимости излучения

Оптические характеристики

Диаметр сердцевины, мкм (± 0.5 мкм) 10 15 20 25 30 35
Длина волны отсечки высшей моды, нм нет
Затухание @ 1064 нм, дБ/км < 5 < 8 < 10 < 20 –
Затухание @ 1550 нм, дБ/км < 2 < 3 < 5 < 10
Диаметр модового пятна (1/e2)@ 1550 нм, мкм 8.0±0.5
Угловая расходимость (1/e2)@ 1550 нм, рад 0.123±0.008 0.082±0.004 0.062±0.002 0.049±0.002 0.042±0.001 0.037±0.001
Коротковолновая рабочая граница,нмa 500 600 800 900 1100 1200
Длинноволновая рабочая граница, нмa 1700

a — диаметр изгиба 15.8 см

Физические характеристики

Диаметр сердцевины, мкм (± 0.5 мкм) 10 15 20 25 30 35
Материал сердцевины и оболочки Высокочистое кварцевое стекло с содержанием OH групп на уровне менее 1 ppm
Материал защитного покрытия b Однослойный УФ-отверждаемый акрилат
Диаметр оболочки, мкм 80±5 120±5 160±5 200±5 240±5 280±5
Толщина защитного покрытия, мкм > 10
Proof-Test, % 0.5
Диапазон рабочих температур, oC -40...+85

b — для обеспечения устойчивости к повышенным температурам (200oC) и агрессивным условиям окружающей среды возможно нанесение однослойного герметичного металлического покрытия
